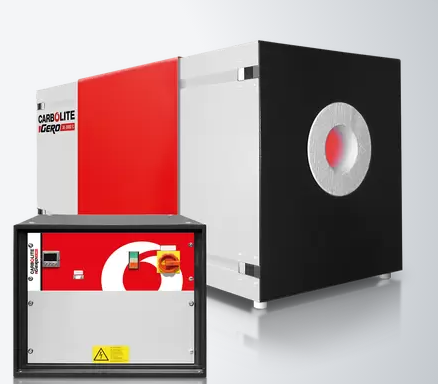

卡博莱特 Carbolite FHA/FHC 1350°C管式炉
一、产品简介：
Carbolite 单区控温管式炉FHA和三区控温管式炉FHC，既可水平使用，又可垂直使用。最高温度1300°C。
F系列管式炉有多种选配件。5mm直径的APM加热丝，内嵌在陶瓷保温材料中。保温材料蓄热量低，热量损失少，升温速度快。采用高品质的S型控温热电偶。最多可实现8区控温，温度控制精确、均匀性好。
二、标准参数：
1、最高温度1350 °C
2、24段的可编程温度控制器：FHA配EPC3016P1控制器，FHC配备CC-T1控制器
3、过温保护
4、可配工作管最大外径110mm
5、加热长度200、500、750、1000或1250mm
6、可水平或垂直使用
7、使用寿命长，控温稳定
8、高品质S型控温热电偶
9、低蓄热量的陶瓷纤维保温材料
10、加热元件为高品质5mm APM加热丝
11、独立的控制柜，与炉体间有3米电缆线配插头和插座
12、以太网通讯接口
三、可选配件：
1、一系列具有数字通讯选项的精密数字控制器，多段编程器和数据记录，以及数字通讯接口
2、各种尺寸和材质的工作管可选，如石英、陶瓷、金属
3、L型支架，垂直使用
4、隔热保温塞和防辐射屏蔽塞防止热量损失提高温度均匀性
5、可控气氛及真空组件
6、大型工作管请向我们咨询
7、真空系统可选机械泵或涡轮分子泵，工作管内径60mm及以上
8、用于惰性气氛供气系统的氧探头
9、炉体和控制柜之间的电缆长度为6 m
10、实验室气体安全系统，可在750°C以上通氢气
四、技术参数：
| 型号 | FHA 13/32/200 | FHA 13/32/500 | FHA 13/50/200 | FHA 13/50/500 | FHA 13/50/750 | FHA 13/80/200 |
| 工作管最大外径最高（mm） | 32 | 32 | 50 | 50 | 50 | 80 |
| 加热长度 (mm) | 200 | 500 | 200 | 500 | 750 | 200 |
| 最高温度（℃） | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| 外部尺寸H x W x d（mm） | 420 x 400 x 350 | 420 x 700 x 350 | 420 x 400 x 350 | 420 x 700 x 350 | 420 x 950 x 350 | 420 x 400 x 350 |
| 重量（KG） | 25 | 30 | 30 | 35 | 40 | 35 |
| 在空气中使用的管的长度（mm） | 390 | 690 | 390 | 690 | 940 | 390 |
| 在气氛中使用的管的长度（mm） | 925 | 1225 | 925 | 1225 | 1475 | 925 |
| 控制柜尺寸H x W x d（mm） | 500 x 550 x 700 | 500 x 550 x 700 | 500 x 550 x 700 | 500 x 550 x 700 | 850 x 550 x 700 | 500 x 550 x 700 |
| 控制柜重量（KG） | 50 | 50 | 50 | 50 | 60 | 50 |
| 均温区长度+-5℃ | 100 | 250 | 100 | 250 | 375 | 100 |
| 功率 (kW) | 1.2 | 2.4 | 1.5 | 3.6 | 5.4 | 2.1 |
| 电源供应 | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e |
| 型号 | FHA 13/80/500 | FHA 13/80/750 | FHA 13/80/1000 | FHA 13/110/500 | FHA 13/110/750 | FHA 13/110/1000 |
| 工作管最大外径最高（mm） | 80 | 80 | 80 | 110 | 110 | 110 |
| 加热长度 (mm) | 500 | 750 | 1000 | 500 | 750 | 1000 |
| 最高温度（℃） | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| 外部尺寸H x W x d（mm） | 420 x 700 x 350 | 420 x 950 x 350 | 420 x 1200 x 350 | 590 x 700 x 520 | 590 x 950 x 520 | 590 x 1200 x 520 |
| 重量（KG） | 40 | 50 | 80 | 55 | 70 | 100 |
| 在空气中使用的管的长度（mm） | 690 | 940 | 1190 | 690 | 940 | 1190 |
| 在气氛中使用的管的长度（mm） | 1225 | 1475 | 1725 | 1225 | 1475 | 1725 |
| 控制柜尺寸H x W x d（mm） | 500 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 1100 x 1200 x 700 |
| 控制柜重量（KG） | 60 | 70 | 90 | 70 | 90 | 90 |
| 均温区长度+-5℃ | 200 | 375 | 500 | 250 | 375 | 500 |
| 功率 (kW) | 5.2 | 7.8 | 10.4 | 7.8 | 11.5 | 16.0 |
| 电源供应 | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e |
| 型号 | FHA 13/110/1250 | FHC 13/32/500 | FHC 13/50/500 | FHC 13/50/750 | FHC 13/80/500 | FHC 13/80/750 |
| 工作管最大外径最高（mm） | 110 | 32 | 50 | 50 | 80 | 80 |
| 加热长度 (mm) | 1250 | 500 | 500 | 750 | 500 | 750 |
| 最高温度（℃） | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| 外部尺寸H x W x d（mm） | 590 x 1450 x 520 | 420 x 700 x 350 | 420 x 700 x 350 | 420 x 950 x 350 | 420 x 700 x 350 | 420 x 950 x 350 |
| 重量（KG） | 130 | 30 | 35 | 40 | 40 | 50 |
| 在空气中使用的管的长度（mm） | 1440 | 690 | 690 | 940 | 690 | 940 |
| 在气氛中使用的管的长度（mm） | 1975 | 1225 | 1225 | 1475 | 1225 | 1475 |
| 控制柜尺寸H x W x d（mm） | 1100 x 1200 x 700 | 500 x 550 x 700 | 500 x 550 x 700 | 850 x 550 x 700 | 500 x 550 x 700 | 850 x 550 x 700 |
| 控制柜重量（KG） | 90 | 50 | 50 | 60 | 60 | 70 |
| 均温区长度+-5℃ | 610 | 350 | 350 | 550 | 350 | 550 |
| 功率 (kW) | 20.0 | 2.4 | 3.6 | 5.4 | 5.2 | 7.8 |
| 电源供应 | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e |
| 型号 | FHC 13/80/1000 | FHC 13/110/500 | FHC 13/110/750 | FHC 13/110/1000 | FHC 13/110/1250 |
| 工作管最大外径最高（mm） | 80 | 110 | 110 | 110 | 110 |
| 加热长度 (mm) | 1000 | 500 | 750 | 1000 | 1250 |
| 最高温度（℃） | 1350 | 1350 | 1350 | 1350 | 1350 |
| 外部尺寸H x W x d（mm） | 420 x 1200 x 350 | 590 x 700 x 520 | 590 x 950 x 520 | 590 x 1200 x 520 | 590 x 1450 x 520 |
| 重量（KG） | 80 | 55 | 70 | 100 | 130 |
在空气中使用的管的长度（mm） | 1190 | 690 | 940 | 1190 | 1440 |
| 在气氛中使用的管的长度（mm） | 1725 | 1225 | 1475 | 1725 | 1975 |
| 控制柜尺寸H x W x d（mm） | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 1100 x 1200 x 700 | 1100 x 1200 x 700 |
| 控制柜重量（KG） | 90 | 70 | 90 | 90 | 90 |
| 均温区长度+-5℃ | 800 | 300 | 500 | 750 | 950 |
| 功率 (kW) | 10.4 | 7.8 | 11.5 | 16.0 | 20.0 |
| 电源供应 | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e | a / b / c / d / e |
五、注意事项：
1、使用陶瓷工作管时，升温速率不超过5℃/分钟
2、控制柜深度需再预留电源插头和插座的距离，约150mm
3、水平管式炉均温区长度在低于最高温度100°C，两端装有屏蔽塞时测得 - Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V
