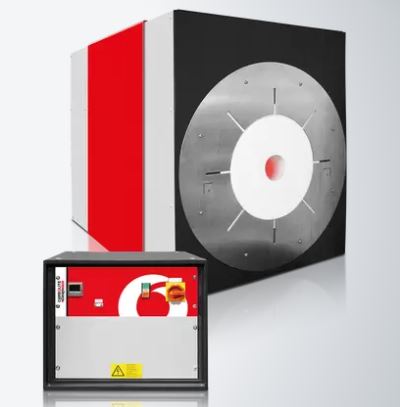

卡博莱特 Carbolite HTRH 高温水平管式炉
一、产品简介：
卡博莱特盖罗管式炉HTRH，可在水平位置上操作，最高温度可达1800℃。
高等级的保温材料，其导热系数低，保证能耗低和加热速度快。保温层和二硅化钼（Mosi2）加热元件置于矩形外壳内，以悬挂放式安装，更换简单方便。在高温时，加热元件与氧气反应，表面会生成二氧化硅保护层，保护加热元件受到进一步的热冲击和化学腐蚀。
三区管式加热炉（HTRH-3）比单区加热炉具有更好的温度均匀性。在这类型号中，每个加热区都配有一个独立的热电偶和控制器，那些反应前需要对气氛进行预热的应用，三区控温特别有用。
HTRH不包含内置工作管，必须选择附加工作管。工作管的长度取决于不同的应用，比如是否通气氛，抽真空，长度都会不一样。
二、应用实例：
催化剂研究、热解、老化、退火、铜焊、煅烧、催化剂研究、CIM、涂层、CVD、脱气、干燥、硬化、MIM、小型设备、热解、烧结、焊接、升华、合成、回火、测试燃料电池、热电偶校准
三、标准参数：
1、最高温度1800℃
2、24段的可编程温度控制器：HTRH配EPC3016P1控制器，HTRH-3配CC-T1控制器
3、过温保护
4、可控气氛环境下最大工作管外径为100mm
5、大气环境下最大工作管外径为200mm
6、加热长度100、150、250、300、600、900mm
7、低蓄热量的陶瓷纤维保温材料
8、高品质硅钼棒加热元件，垂直悬挂在炉体内
9、矩形外壳上的狭缝用于对流冷却
10、可选1-3区加热
11、炉体与控制柜分开，之间有3米电缆线及插头和插座
12、以太网通讯接口
四、可选配件：
1、一系列具有数字通讯选项的精密数字控制器，多段编程器和数据记录，以及数字通讯接口
2、各种尺寸及材质的工作管
3、隔热保温塞和防辐射屏蔽塞防止热量损失提高温度均匀性
4、可控气氛及真空组件
5、真空系统可选机械泵或涡轮分子泵，工作管内径60mm及以上
6、用于惰性气氛供气系统的氧探头
7、手动和自动供气系统，最多可配置3路气体
8、炉体和控制柜之间的电缆长6m
五、技术参数：
| 型号 | HTRH __/40/100 | HTRH __/40/250 | HTRH __/40/500 | HTRH __/70/150 |
| 温区 | 单区 | 单区 | 单区 | 单区 |
| 工作管最大外径最高（mm） | 40 | 40 | 40 | 70 |
| 加热长度 (mm) | 100 | 250 | 500 | 150 |
| 最高温度（℃） | 1600 | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600, 1700 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 510 x 390 x 420 | 510 x 420 x 540 | 510 x 420 x 790 | 620 x 520 x 450 |
| 重量（KG） | 45 | 45 | 60 | 65 |
| 在空气中使用的管的长度（mm） | 380 | 530 | 780 | 440 |
| 在气氛中使用的管的长度（mm） | 915 | 1065 | 1275 | 975 |
| 控制柜尺寸H x W x d（mm） | 500 x 550 x 700 | 500 x 550 x 700 | 850 x 550 x 700 | 500 x 550 x 700 |
| 控制柜重量（KG） | 50 | 50 | 90 | 60 |
| 均温区长度+-5℃ | 50 | 125 | 250 | 75 |
| 最大功率 (W) | 2200 | 3600 | 8000 | 4500 |
| 型号 | HTRH __/70/300 | HTRH __/70/600 | HTRH __/100/150 | HTRH __/100/300 |
| 温区 | 单区 | 单区 | 单区 | 单区 |
| 工作管最大外径最高（mm） | 70 | 70 | 100 | 100 |
| 加热长度 (mm) | 300 | 600 | 150 | 300 |
| 最高温度（℃） | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600 | 1600, 1700, 1800 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 620 x 520 x 590 | 620 x 520 x 890 | 620 x 520 x 450 | 620 x 520 x 590 |
| 重量（KG） | 65 | 90 | 75 | 90 |
| 在空气中使用的管的长度（mm） | 580 | 880 | 440 | 580 |
| 在气氛中使用的管的长度（mm） | 1115 | 1415 | 975 | 1115 |
| 控制柜尺寸H x W x d（mm） | 850 x 550 x 700 | 850 x 550 x 700 | 500 x 550 x 700 | 850 x 550 x 700 |
| 控制柜重量（KG） | 60 | 90 | 60 | 90 |
| 均温区长度+-5℃ | 150 | 300 | 75 | 150 |
| 最大功率 (W) | 6400 | 8000 | 4800 | 7500 |
| 型号 | HTRH __/100/600 | HTRH __/150/600 | HTRH __/200/600 | HTRH-3 __/70/600 |
| 温区 | 单区 | 单区 | 单区 | 三区 |
| 工作管最大外径最高（mm） | 100 | 150 | 200 | 70 |
| 加热长度 (mm) | 600 | 600 | 600 | 600 |
| 最高温度（℃） | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600, 1700, 1800 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 620 x 520 x 890 | 670 x 570 x 890 | 720 x 620 x 890 | 620 x 890 x 520 |
| 重量（KG） | 140 | 140 | 180 | 120 |
| 在空气中使用的管的长度（mm） | 880 | 880 | 880 | 880 |
| 在气氛中使用的管的长度（mm） | 1415 | —— | —— | 1415 |
| 控制柜尺寸H x W x d（mm） | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 |
| 控制柜重量（KG） | 90 | 90 | 90 | 180 |
| 均温区长度+-5℃ | 300 | —— | —— | 350 |
| 最大功率 (W) | 10900 | 12000 | 12000 | 8000 |
| 型号 | HTRH-3 __/100/600 | HTRH-3 __/100/900 | HTRH-3 __/150/600 | HTRH-3 __/150/900 |
| 温区 | 三区 | 三区 | 三区 | 三区 |
| 工作管最大外径最高（mm） | 100 | 100 | 150 | 150 |
| 加热长度 (mm) | 600 | 900 | 600 | 900 |
| 最高温度（℃） | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600, 1700, 1800 | 1600, 1700, 1800 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 620 x 890 x 520 | 680 x 1190 x 650 | 670 x 890 x 570 | 680 x 1190 x 650 |
| 重量（KG） | 120 | 250 | 180 | 250 |
| 在空气中使用的管的长度（mm） | 880 | 1180 | 880 | 1180 |
| 在气氛中使用的管的长度（mm） | 1415 | 1715 | —— | —— |
| 控制柜尺寸H x W x d（mm） | 850 x 550 x 700 | 1100 x 1200 x 700 | 850 x 550 x 700 | 1100 x 1200 x 700 |
| 控制柜重量（KG） | 180 | 230 | 180 | 230 |
| 均温区长度+-5℃ | 350 | —— | 350 | —— |
| 最大功率 (W) | 10900 | 20000 | 12000 | 20000 |
六、注意事项：
1、使用陶瓷工作管时，升温速率不超过5℃/分钟
2、220-240V为单相电源，380-415V是三相电源
3、水平管式炉均温区长度在低于最高温度100℃，两端装有屏蔽塞时测得
4、最高连续使用温度应低于最高温度100℃
5、控制柜深度需再预留电插头和插座的距离，约150mm
