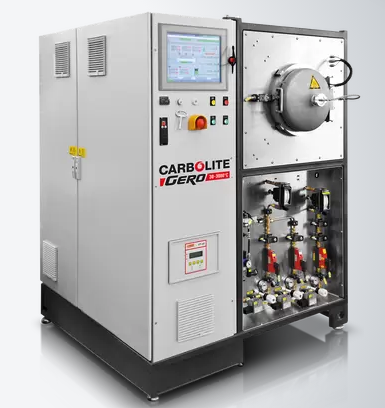

卡博莱特 Carbolite GLO 退火炉
一、产品简介：
GLO炉的特点是真空气密炉罐及周围对称分布的加热丝。加热丝是嵌在陶瓷纤维保温材料里。铁铬铝合金加热丝是Kanthal APM。
GLO炉常配有真空泵系统，可在热处理前抽出炉膛内的氧气。为了保证尽可能低的氧含量，抽真空后会再用氮气冲刷。这个过程会循环几次，使炉罐内有个纯净的气氛环境。真空的建立是优先于氮气气氛。真空辅助设备会快速形成一个洁净的气氛环境，仅消耗少量的氮气。在氧气的含量尽可能被降低后，通入惰性气体至微正压，热处理工艺启动。
在气氛环境下，GLO退火炉的最高温度可达1100°C。如有需要，炉门可以作为一个独立的加热区。气体通入GLO炉罐内，经炉门的辐射层预热，由前向后扩散。GLO炉后壁有个废气排放口，用于排出样品在热处理工艺时释放出来的废气。
GLO炉可手动控制或选择自动控制。炉子可选尺寸5L、10L、40L、75L、120L、260L、400L、550L、600L、850、950、和1300L。炉罐是采用耐高温钢合金(1.4841)制造而成，也可以根据客户需求采用其他材料。
当配置了合适的安全装置后，该炉型可在反应气氛下工作（如氢气）。如果炉子需要通氢气，必须选择自动操作系统及所有的安全装置。氢气安全装置包括了用于紧急情况下的氮气冲刷罐。所有装置符合SIL2标准。
炉子采取紧凑型节省空间设计。可选装排胶工序包用于排胶或热解。尾气燃烧装置用于处理尾气。由于排出的废气经过加热，所以不会产生冷凝。
GLO炉可以安装快速冷却系统。炉罐可以采用外部空气进行冷却，或者采用冷却的惰性气体直接通入炉罐内冷却。
GLO退火炉有两种款式可选：
1、垂直型VGLO炉垂直装载样品，设计紧凑节省空间
2、移动型GLO炉采用可移动、节省空间的外观，适用于不同应用
二、应用实例：
退火、淬火、灼烧、硬化、热分解、回火、烧结前的热力排胶
三、标准参数：
1、标配手动控制系统
2、炉腔由1.4841（相当于314）不锈钢制成
3、带气密性硅胶密封的水冷门（必须在客户现场提供水冷）
4、炉口配有热辐射隔热屏障
5、标配一路手动控制系统：惰性气氛、空气或混合气
6、气氛控制精确，纯度高
7、过温保护（推荐保护贵重样品或无人值守的操作）
四、可选配件：
1、真空系统：预抽真空泵、罗茨泵或涡轮分子泵
2、一系列具有数字通讯选项的精密数字控制器，多段编程器和数据记录，以及数字通讯接口
3、氢气浓度大于4%的反应气体设备
4、如果现场没有水冷系统，我们可提供冷水机
五、技术参数：
| 型号 | GLO 10/11-1G | VGLO-TL 10/11-1G | GLO 40/11-1G | GLO 75/11-1G | GLO 120/11-1G | GLO 260/11-1G |
| 体积（L） | 10 | 10 | 40 | 75 | 120 | 260 |
| 真空的最高温度（°C） | 900 (1.4841) / 1000 (铬镍铁合金) | 600 | 900 (1.4841) / 1000 (铬镍铁合金) | 800 (1.4841) / 900 (铬镍铁合金) | 700 (1.4841) / 800 (铬镍铁合金) | 600 (1.4841) / 750 (铬镍铁合金) |
| 气氛时的最高温度（°C） | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 1800 x 850 x 1600 | 1600 (打开) x 1400 x 850 | 1900 x 1400 x 1800 | 2000 x 1600 x 1800 | 2100 x 1800 x 2000 | 2300 x 2000 x 2800 |
| 运输重量 | ||||||
| 完整系统（kg） | 500 | 500 | 1200 | 1500 | 2000 | 2500 |
| 可用空间 | ||||||
| Ø x D (mm) | 250 x 600 | 250 x 250 | 310 x 600 | 400 x 800 | 500 x 940 | 640 x 1100 |
| 热值 | ||||||
| △T，从300-1100℃（根据DIN 17052） | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 |
最大升温速率 （k/min） | 10 | 10 | 10 | 10 | 10 | 10 |
| 冷却时间 （h） | 18（自然）/2.5（强制（（1100-100°C） | 4 - 5 | 13 (自然) / 2 (强制)（ 800 - 100 °C） | 7 - 9 | 17 (自然) / 4 (强制) （900 - 100 °C） | 10 - 12 |
| 连接值 | ||||||
| 功率 (kW) | 14 | 14 | 25 | 40 | 60 | 70 |
| 电压（V） | 400 (3P) | 400 (3P) | 400 (3P) | 400 (3P) | 400 (3P) | 400 (3P) |
| 电流（a） | 3 x 25 | 3 x 25 | 3 x 63 | 3 x 110 | 3 x 67 | 3 x 110 |
| 保险丝（A） | 3 x 32 | 3 x 32 | 3 x 80 | 3 x 160 | 3 x 80 | 3 x 125 |
| 真空（选项） | ||||||
| 泄漏率（清洁、冷态、空炉膛）（mbar l/s） | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 |
| 真空度，取决于真空泵 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 |
| 冷却水需求 | ||||||
流量 (l/min) | 1-3 | 1-3 | 1-3 | 1-3 | 5-10 | 10-15 |
| 冷却水最高温度（°C） | 23 | 23 | 23 | —— | 23 | 23 |
| 工艺气氛 | ||||||
| 氮气或氩气，其他气体请联系厂家（L/H） | 200-2000 | 200-2000 | 200-2000 | 200-2000 | 200-3000 | 300-3000 |
| 控制器 | ||||||
| 手动操作 | 欧陆 | 欧陆 | 欧陆控制器+KP 300面板 | 欧陆控制器+KP 300面板 | 欧陆控制器+KP 300面板 | Eurotherm Mini 8 |
| 自动操作 | 西门子 | 西门子 | 西门子 | 西门子 | 西门子 | 西门子 |
| 型号 | GLO 400/11-1G | GLO 550/11-1G | GLO 600/11-1G | GLO 850/11-1G | GLO 950/11-1G | GLO 1300/11-1G |
| 体积（L） | 400 | 550 | 600 | 850 | 950 | 1300 |
| 真空的最高温度（°C） | 600 (1.4841) / 750 (铬镍铁合金) | 600 (1.4841) / 750 (铬镍铁合金) | 500 (1.4841) | 500 (1.4841) | 400 (1.4841) | 400 (1.4841) |
| 气氛时的最高温度（°C） | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 | 900 / 1100 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 2300 x 2000 x 3500 | 2300 x 2000 x 4000 | 2500 x 2300 x 3500 | 2500 x 2300 x 4000 | 2600 x 2400 x 3500 | 2600 x 2400 x 4000 |
| 运输重量 | ||||||
| 完整系统（kg） | 3000 | 3300 | 3800 | 4300 | 4500 | 5000 |
| 可用空间 | ||||||
| Ø x D (mm) | 640 x 1500 | 640 x 2200 | 800 x 1800 | 800 x 2300 | 1000 x 1700 | 1000 x 2400 |
| 热值 | ||||||
| △T，从300-1100℃（根据DIN 17052） | —— | —— | —— | —— | —— | —— |
| 最大升温速率（k/min） | —— | —— | —— | —— | —— | —— |
| 冷却时间 （h） | —— | —— | —— | —— | —— | —— |
| 连接值 | ||||||
| 功率 (kW) | 80 | 90 | 95 | 100 | 110 | 120 |
| 电压（V） | —— | —— | —— | —— | —— | —— |
| 电流（a） | —— | —— | —— | —— | —— | —— |
| 保险丝（A） | —— | —— | —— | —— | —— | —— |
| 真空（选项） | ||||||
| 泄漏率（清洁、冷态、空炉膛）（mbar l/s） | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 | < 5x10-3 |
| 真空度，取决于真空泵 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 | 粗真空、细真空或高真空 |
| 冷却水需求 | ||||||
| 流量 (l/min) | —— | —— | —— | —— | —— | —— |
| 冷却水最高温度（°C） | —— | —— | —— | —— | —— | —— |
| 工艺气氛 | ||||||
| 氮气或氩气，其他气体请联系厂家（L/H） | —— | —— | —— | —— | —— | —— |
| 控制器 | ||||||
| 手动操作 | Eurotherm Mini 8 | Eurotherm Mini 8 | Eurotherm Mini 8 | Eurotherm Mini 8 | Eurotherm Mini 8 | Eurotherm Mini 8 |
| 自动操作 | 西门子 | 西门子 | 西门子 | 西门子 | 西门子 | 西门子 |
