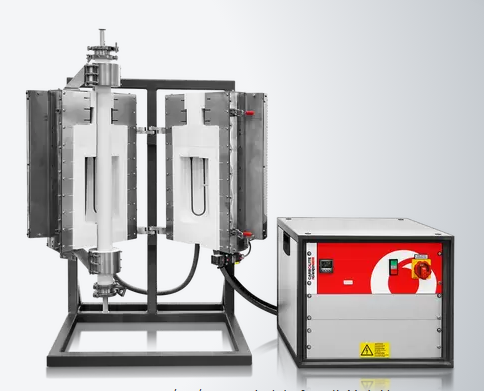

卡博莱特 Carbolite HTRV-A 1700°C开合式管式炉
一、产品简介：
卡博莱特 HTRV-A开合式管式，最高温度1700°C。
开合式管式炉的工作管安装定位简单方便，即便带有法兰的反应器也可轻松放入。开合式的设计也可以快速冷却样品。炉子上有一个控制热电偶，安装在加热区中部。炉外壳上的散热孔经过设计，能使炉体以对流方式冷却。二部分炉体各有保温材料和二硅化钼加热元件，加热元件以垂直悬挂方式安装在炉体内。安全锁能保护操作者，当打开炉体时，加热电源即被切断。
标准垂直管式炉不含支架，用户可把炉子集成在自己的设备中。也可额外选择L型支架，用于支撑炉体。
二、应用实例：
退火，热解，升华，合成，回火，干燥，快速原型，晶体生长，淬火，烧结，碳化，脱气，脱脂，金属注射成型(MIM)
三、标准参数：
1、最高工作温度1600°C及1700°C
2、可编程EPC3016P1 控制器
3、过温保护
4、垂直使用
5、可控气氛环境下最大工作管外径为100mm
6、加热长度：120，250，500或700mm
7、高品质B型热电偶
8、低蓄热量的陶瓷纤维保温材料
9、高品质二硅化钼加热元件，垂直悬挂方式安装
10、独立的控制柜，与炉体间有3米电缆线、插头及插座
11、以太网通讯接口
四、可选配件：
1、一系列具有数字通讯选项的精密数字控制器，多段编程器和数据记录，以及数字通讯接口
2、各种尺寸及材质的工作管
3、隔热保温塞和防辐射屏蔽塞防止热量损失提高温度均匀性
4、可控气氛及真空组件 更多信息
5、真空组件可选机械泵或涡轮分子泵
6、更长的加热长度
7、L型支架，便于使用
8、用于惰性气氛供气系统的氧探头
9、炉体和控制柜之间的电缆长6m
五、技术参数：
| 型号 | HTRV-A __/70/120 | HTRV-A __/70/250 | HTRV-A __/70/500 | HTRV-A __/70/700 | HTRV-A __/100/500 | HTRV-A __/100/700 |
| 最高温度（℃） | 1600 | 1600，1700 | 1600，1700 | 1600，1700 | 1600，1700 | 1600，1700 |
| 工作管最大外径最高（mm） | 70 | 70 | 70 | 70 | 100 | 100 |
| 加热长度 (mm) | 120 | 250 | 500 | 700 | 500 | 700 |
| 尺寸: 外部 高 x 宽 x 纵深 (mm) | 700 x 700 x 890* | 800 x 600 x 890* | 1050 x 700 x 890* | 1250 x 800 x 990* | 1050 x 800 x 990* | 1250 x 800 x 990* |
| 重量（KG） | 65 | 75 | 120 | 170 | 140 | 170 |
| 在空气中使用的管的长度（mm） | 470 | 600 | 850 | 1050 | 850 | 1050 |
在气氛中使用的管的长度（mm） | 910 | 1040 | 1290 | 1490 | 1290 | 1490 |
| 控制柜尺寸H x W x d（mm） | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 | 850 x 550 x 700 |
| 控制柜重量（KG） | 60 | 90 | 90 | 120 | 120 | 120 |
| 均温区长度+-5℃ | 50 | 125 | 250 | —— | —— | —— |
功率 (W) | 4800 | 6000 | 8000 | 19000 | 13000 | 19000 |
六、注意事项：
1、关闭状态
2、使用陶瓷工作管时，升温速率不超过5℃/分钟。
3、220-240V为单相电源，380-415V是三相电源。
4、水平管式炉均温区长度在低于最高温度100℃，两端装有屏蔽塞时测得。
5、最高连续使用温度应低于最高温度100°C 。
6、控制柜深度需再预留电插头和插座的距离，约150mm
